DidaClim : Didacticiel des techniques de conditionnement d'air

DidaClim © a été créé pour l'appréhension des calculs et tracés des transformations de l'air humide des matériels de climatisation ou de conditionnement d'air. Il s'adresse à tout public ayant eu une formation minimale préalable sur ces techniques. Il permet de tester ses acquis ou d'approfondir ses connaissances en complète autonomie.

=> Pour l'obtenir, il faut être inscrit sur ce site et se connecter (voir à la fin de cette page).

On est mis en situation de calcul et de tracé sur les transformations de l'air humide (jusqu'à 5 évolutions successives) dont la difficulté est croissante.

Il faut au préalable définir le niveau choisi dans la page de configuration. L'accès à l'ensemble des exercices n'est possible qu'au niveau le plus élevé.
Les thèmes de travail sont listés ci-dessous et détaillés plus loin sur cette page :

1. Lecture sur le diagramme de l'air humide
2. Évolutions simples ( un élément ou une batterie)
3. Évolutions composées ( deux ou trois éléments)
4. Conditions de soufflage
5. Traitement de l'air dans une situation de type ÉTÉ
6. Traitement de l'air dans une situation de type HIVER

On peut commencer par l'exercice de son choix à condition toutefois que l'option soit cochée dans la page de configuration.
On peut quitter à tout moment un exercice en cours: si un exercice n'est pas validé ( mode entraînement ou évaluation), le logiciel le proposera de nouveau jusqu'à ce qu'il le soit.
Par contre, il est impossible de retrouver les mêmes valeurs pour un exercice non validé; Les valeurs sont toutes dynamiques et changent à chaque ouverture d'un exercice.
Il est nécessaire de donner des valeurs correctes pour terminer l'exercice. Toutefois, une marge d'erreur acceptanle est otlérée

On pourra judicieusement commencer par le mode entraînement avant le mode évaluation.
Lorsque le mode de fonctionnement du didacticiel est bien compris, le mode évaluation, après information préalable des pré-requis pour l'accomplissement des tâches demandées dans un temps limité, permettra de tester la rapidité et d'évaluer les acquis.

Enfin, pour chaque exercice sauf ceux de la première série, la calculatrice psychrométrique et celle de "Windows ©" sont accessibles directement au sein de Didaclim et à tout moment.

N.B. : Avant de commencer les exercices, les notions diffusées sur ce site doivent être connues pour maîtriser le mécanisme et les méthodes de calculs. DidaClim ne se substitue pas à une formation préalable mais l'accompagne.

→ Lire la partie Configuration avant de commencer à travailler avec DidaClim.

Interface du programme :

L'interface est classique et reprend les mêmes bases connues des programmes sous "Microsoft Windows ©" (Windows et Microsoft sont des marques réservées).

1.1) Création d'une nouvelle activité :

Pour démarrer une séquence de travail, il faut créer le fichier de travail dans lequel seront stockés les demandes, les réponses, les résultats ...
L'interface proposée pour créer un fichier de travail est accessible soit par le menu ou en cliquant sur l'icône : Nouvelle activité

Pour commencer une activité, il faut créer le fichier nominatif de travail. Il faut renseigner nom * , prénom et classe ( * le nom est obligatoire). Si le champ «nom de fichier »n'est pas renseigné,le nom est pris par défaut. Il faut donc au minimum cette information.

Chaque nouveau fichier créé utilisera les paramètres en vigueur dans la page de configuration du programme.

Les fichiers créés gardent la configuration en cours et les options relatives.
Il n'est plus possible de modifier des options en cours une fois le fichier créé.

Il faut vérifier au préalable que la page configuration soit bien initialisée avec les paramètres de son choix (modes de travail, temps alloué ...).

1.2) Reprendre une activité (fichier travail existant) :

Si un fichier existe dans le répertoire affiché, un filtre *.act (pour activité) permet de repérer ces fichiers.
Il suffit alors de cliquer deux fois sur le nom pour reprendre le travail en cours ou de cliquer sur le bouton "Ouvrir" après avoir sélectionner le fichier voulu.

Il n'est pas nécessaire de fermer un fichier ouvert. La fermeture des fichiers est automatique et se fait à la fin de chaque exercice à la demande de la correction.

Il n'est pas possible d'avoir deux fichiers de travail ouverts en même temps.

1.3) Utilitaires et configuration :

Dans cette zone sont regroupés :

La calculatrice psychrométrique qui peut être appelée à tout moment sauf dans les exercices relatifs à la lecture sur le diagramme de l'air humide.
Le diagramme de l'air humide que l'on peut imprimer pour travailler sur une feuille avant de faire les tracés qui seront soumis à la correction.
L'interface de configuration qui doit être initialisée avant toute création d'un fichier de travail. A l'installation, la configuration est celle par défaut.

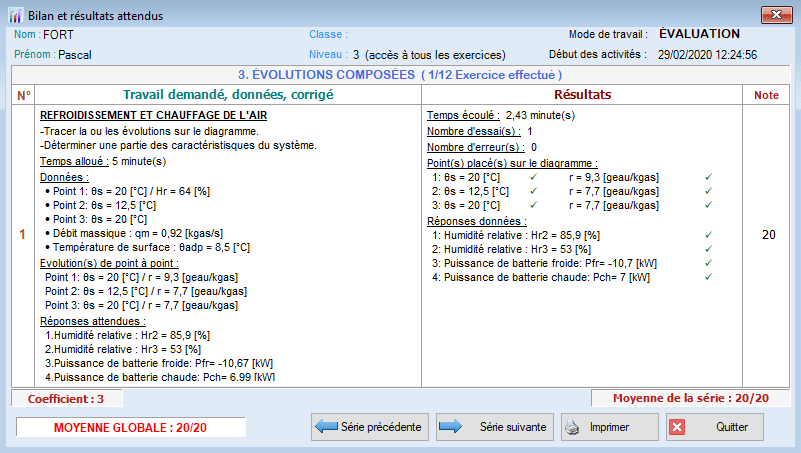

1.4) Affichage et impression des résultats :

Lorsqu'au moins un exercice est réalisé, les feuilles de bilan et d'impression des résultats sont accessibles.

A gauche, sont affichés de manière précise le travail demandé, les données, les coordonnées des points des évolutions à tracer et les réponses attendues aux questions posées. A droite, Chaque point placé sur le diagramme est contrôlé ainsi que les réponses données.

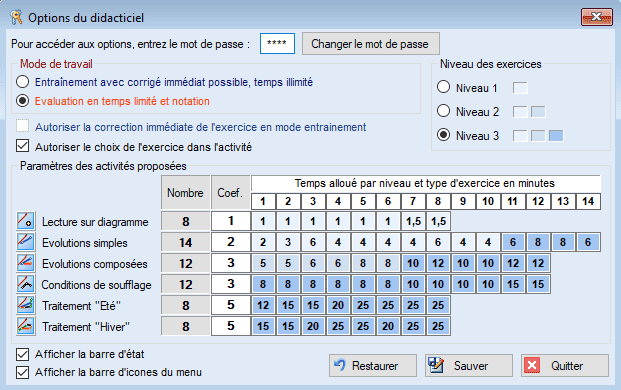

Configuration et options :

Écran et configuration conseillés:

La résolution conseillée pour l'écran est 1280 x 1024 points.
Au dessous de 1024 x 768, le nombre de points à l'écran peut provoquer des dérives entre les valeurs calculées et le positionnement réel sur l'écran.
Vérifiez bien que la résolution choisie dans "Windows" (menu affichage et résolution de l'écran) correspond bien à la résolution native de votre écran.
Dans la négative, le diagramme de l'air humide subira des déformations gênantes mais ne remettant pas en cause le bon positionnement des points.

Généralités sur la page de configuration :

Pour ne plus avoir d'affichage des barres d'icones et de menu, il suffit de désélectionner les options correspondantes.

Ne pas oublier à chaque changement des paramètres de sauver avant de quitter la page de configuration.

A chaque modification de la page de configuration, seuls les nouveaux fichiers créés possèderont les nouvelles options.
Les fichiers existants conservent les paramètres qui étaient implémentés au moment de leur création.

Mot de passe :

La page de configuration est accessible après avoir entré un mot de passe de 4 caractères.
Le mot de passe par défaut est : **** ( quatre étoiles ou quatre signes de multiplication).

Niveau de l'apprenant :

Niveau 1 (débutant) : 18 exercices
Niveau 2 (intermédiaire) : 24 exercices ( 6 en plus du niveau débutant)
Niveau 3 (confirmé) : 62 exercices ( 38 en plus du niveau intermédiaire)

La limitation du nombre d'exercice est automatique en fonction du niveau souhaité, une fois l'option choisie.

Modes de travail :

Dans les deux modes, il est nécessaire de tracer les bonnes évolutions et de donner des valeurs correctes pour terminer l'exercice.
On peut quitter à tout moment un exercice en cours.
Lors de la prochaine ouverture de la même série, le même exercice sera proposé mais avec des valeurs différentes.
Il est possible de commencer par l'exercice de son choix à condition toutefois que l'option soit cochée dans la page de configuration.

Mode Entraînement : pas de notation, temps illimité, correction immédiate possible

Les exercices ne sont pas notés dans ce mode. Le chronomètre est démarré mais ne limite pas le temps d'exécution.
Le temps sert seulement de référence pour mesurer sa rapidité de calcul et de tracé.
Il est possible de demander la correction immédiate sans réaliser l'exercice au préalable.

Mode Évaluation: notation de 0 à 20, temps limité

Lorsque le mode de fonctionnement du didacticiel est bien compris, le mode évaluation, après information préalable des pré-requis pour l'accomplissement des tâches demandées dans un temps limité, permettra de tester la rapidité et d'évaluer ses acquis :

Les exercices sont notés sur une échelle de 0 à 20 :

Si l'exercice est exécuté en utilisant la totalité du temps imparti et sans erreur, la note sera égale à 12/20.
Pour obtenir une note supérieure à 12, il faudra exécuter l'exercice pendant un temps inférieur au temps alloué.
La note est obtenue par une pondération du temps minimal nécessaire à une personne entraînée, avec de bons acquis par rapport au temps alloué.
Le temps d'exécution est limité. Si le temps est écoulé, le nombre d'erreurs ou les réponses manquantes sont comptabilisés.
En fonction du nombre de réponses demandées, il sera enlevé autant de points sur la note qu'il y a de réponses erronées ou manquantes. La note sera comprise alors comprise entre 12 et 0.

Paramètres des activités :

La modification du temps alloué pour chaque exercice est possible.
Le temps minimal est une minute ( 1 ) et le temps maximal quatre vingt dix neuf minutes (99).

Le coefficient de chaque série pour le calcul de la moyenne globale est aussi modifiable.

Si la case "temps alloué" de l'exercice est mise à 0, l'exercice correspondant ne sera pas proposé pour les fichiers créés avec cette configuration.

Point, tracé des évolutions sur le diagramme :

Un appui sur le bouton gauche de la souris place le point en cours sur le diagramme.
Pour tracer une ligne, il n'est pas nécessaire de garder le bouton gauche de la souris appuyé.
La couleur de la ligne et les informations vont vous guider sur le type d'évolution à tracer.
Un appui sur le bouton droit de la souris ou la commande clavier "CTRL+Z" annule le dernier point placé ( fonction "Undo").
Si vous avez annulé et que vous vous voulez valider de nouveau le point effacé, la commande clavier "CTRL+Y" permet de revenir à la situation initiale (commande "Redo").
Il est donc possible sur un traitement avec 5 évolutions, par exemple, de ne modifier que la position d'un point en gardant les autres inchangés.

Données numériques, cases réponse :

Pour se déplacer dans les cases à remplir, les commandes classiques de copie, d'effacement ... sont les mêmes que dans "Windows".
Le déplacement du curseur de case en case peut s'effectuer de trois manières :

avec la touche clavier de tabulation "TAB"
avec la touche "Entrée"
avec la souris

La donnée numérique est automatiquement formatée avec la précision qui convient.
La virgule ou le point sont acceptés pour le séparateur décimal.

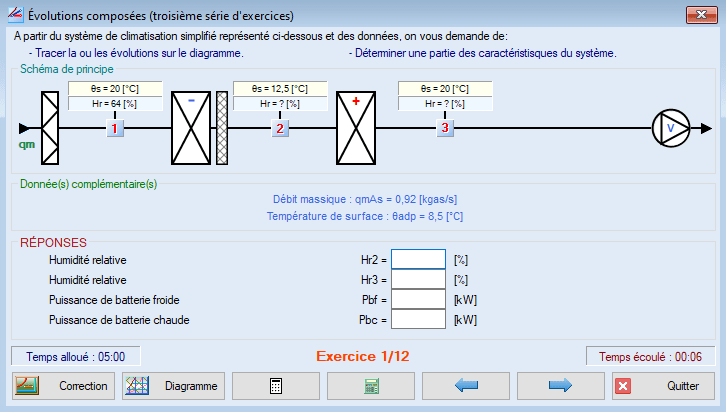

Feuilles d'exercice :

Les pages d'exercice sont toutes organisées sur le même principe :

Une page principale présente la demande, le schéma et les réponses à donner (exemple ci-dessous),

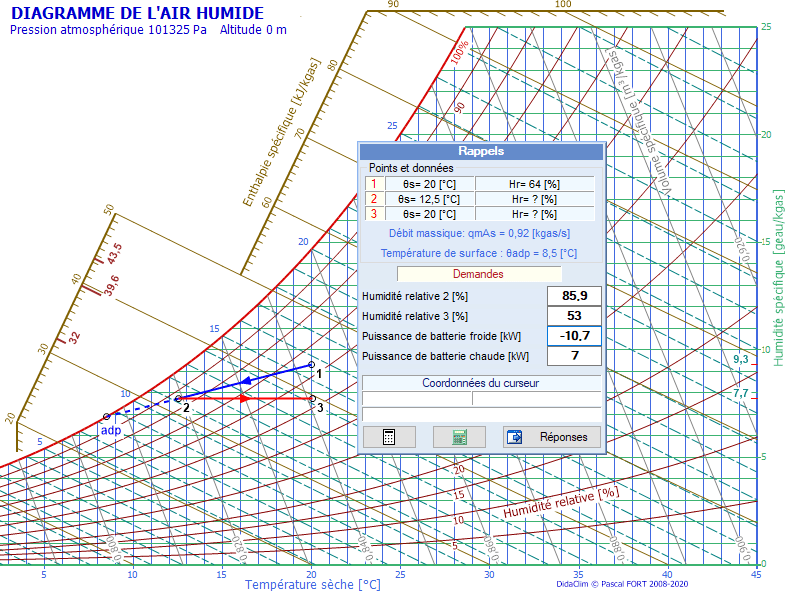

Une page secondaire sur laquelle on lit les coordonnées du diagramme, trace les évolutions relatives au système étudié (exemple de la page diagramme en dimensions réduites pour un chargement plus rapide).

Il est possible de remplir les cases réponses indifféremment soit sur la page principale de l'exercice soit sur le panneau de gauche de la feuille de tracé.
A tout moment, on peut basculer de la page principale vers la page diagramme ou inversement à l'aide des boutons : " Diagramme" et "Réponses".

La validation d'un exercice est obtenue par l'appui sur le bouton "Correction".
Le programme vérifie alors les réponses et propose un corrigé et/ou l'étude d'un autre cas.

Lorsque l'option "Correction immédiate" est cochée dans la page de configuration, un "click" du bouton droit sur le bouton "Correction" de la principale d'exercice permet de forcer la correction sans avoir effectué l'exercice.

En déplaçant la souris sur les symboles des schémas proposés, des info-bulles renseignent l'utilisateur.

Précision des réponses :

Les résultats sont acceptés si l'erreur de positionnement ou de valeur dans une case à renseigner ne dépasse pas 5 %.
Au delà, le positionnement d'un point ou la valeur entrée sera rejeté.

Toutefois, la précision des réponses devra être meilleure ( moins de 5 %) pour les exercices ou le volume massique de référence est celui du point de soufflage.

Il n'est pas nécessaire d'avoir simultanément tous les paramètres concordant pour placer un point sur le diagramme ( une erreur légère est admise).
Les erreurs de ± 0,5 % , ± 0,4 kJ/kgas ou ± 0,3 °C seront acceptées par le logiciel car il est difficile au vu du nombre de points d'un écran d'obtenir une précision quasi-parfaite.
Il en va de même pour les températures de surface ou de saturation des batteries. Une légère dérive de ± 0,3 °C est acceptée.
Pour les débits massiques, la précision demandée est de l'ordre du 1/1000ème.

Restauration des paramètres par défaut de la page de configuration :

Pour retrouver la configuration par défaut, cliquez sur le bouton "Restaurer". Ne pas oublier de sauver avant de quitter !

Séries d'exercices :

Didaclim propose six séries de plusieurs exercices classés par niveau de difficulté.

1. Lecture sur diagramme : 8 exercices

Objectifs : Placer un point et lire deux valeurs sur le diagramme

Niveau 1 :«Débutant»

N°	Données	Demandes
1	θs,Hr	r,θh
2	θs,Hr	r,θr
3	θs,r	Hr, θr
4	θs,h	Hr, r
5	θs, θr	h, r
6	θs,θh	h, r
7	θs,θh	v", r
8	h, v"	θs, r

2. Évolutions simples ou élémentaires : 14 exercices

Objectifs :

Tracer une évolution simple d'un élément d'un système de traitement d'air à partir de paramètres tels que point d'entrée et de sortie, débit, caractéristiques intrinsèques de la batterie.
Déterminer par le calcul les caractéristiques thermophysiques de la batterie.

Niveau 1 :«Débutant»

N°	Évolutions	Pts	Données	Demandes
1	Chauffage	2	θs₁, Hr₁, θs₂, Hr₂, qm	h₁, h₂, Φ
2	Refroidissement	2	θs₁, Hr₁, θs₂, Hr₂, qm, θ_adp	h₁, h₂, Φ, θr
3	Mélange de deux airs	3	θs₁, Hr₁, ts₂, Hr₂, qm₁ et qm₂	qm_mél, θs_mél, Hr_mél
4	Humidification à vapeur	2	θs₁, Hr₁, θs₂, Hr₂, qm	h₁, h₂, Φ, m_eau

Niveau 2 : «Intermédiaire»

N°	Évolutions	Pts	Données	Demandes
5	Refroidissement	2	θs₁, Hr₁, θs₂, Hr₂, qm, θ_adp	h₁, h₂, Φ, ε, BF
6	Humidification à eau	2	θs₁, Hr₁, θs₂, Hr₂, qm	η_sat, θ_sat
7	Refroidissement	3	θs₁, Hr₁, θs₂, qm, θ_adp	h₁, h₂, Φ, m_eau
8	Mélange de deux airs	2	θs₁, Hr₁, θs₂, Hr₂,θs₃, qm_mél	qm₁, qm₂, Hr_mél
9	Chauffage	2	θs₁, Hr₁, qm, Φ	θs₂, Hr₂ , h₂
10	Humidification à vapeur	2	θs₁, Hr₁, qm, Φ	θs₂, Hr₂, h₂, m_eau
11	Humidification à eau	2	θs₁, Hr₁, qm, m_eau	θs₂, Hr₂, θ_sat

Niveau 3 : « Confirmé »

N°	Évolutions	Pts	Données	Demandes
12	Mélange de deux airs	3	θs₁, Hr₁, θs_mél, Hr_mél, qm₁, qm₂	θs₂, Hr₂, qm_mél
13	Déshydratation par adsorption	2	θs₁, Hr₁, θs₂, Hr₂, qm	r₁, r₂, m_eau, Φ_régén, gradient Δθ
14	Déshydratation par adsorption	2	θs₁, Hr₁, qm, m_eau, gradient Δθ	θs₂, Hr₂, r₂

3. Évolutions composées : 12 exercices

Objectifs :

Tracer des évolutions successives d'un système de traitement d'air à partir de paramètres tels que points d'entrée et de sortie, débit, caractéristiques intrinsèques des batteries.
Déterminer par le calcul les caractéristiques thermophysiques des batteries.

Niveau 2 : «Intermédiaire»

N°	Évolutions	Pts	Données	Demandes
1	Refroidissement, Déshumdification, Réchauffage	3	θs₁, Hr₁, θs₂, θs₃, qm, θ_adp	Hr₂, Hr₃, Φ_BF, Φ_BC
2	Chauffage, Humidification à vapeur	3	θs₁, Hr₁, θs₃, Hr₃, qm	θs₂, Hr₂, Φ_BC, Φ_HV, m_eau
3	Chauffage, Humidification à eau	3	θs₁, Hr₁, θs₂, θs₃, qm, θ_sat	Hr₂, Hr₃, Φ_BC, η_sat, m_eau
4	Mélange Air neuf / Local, Réchauffage	4	θs_An, Hr_An, θs_loc, Hr_loc, θs_mél, θs_souf, qm_souf	Hr_mél, Hr_Souf, qm_An, qm_Arc, Φ_Bc
5	Mélange Air neuf / Local, Refroidissement / Déshumidification	5	θs_An, Hr_An, θs_loc, Hr_loc, T_AN, qm_souf, θ_adp, BF	θs_mél, θs_souf, Hr_Souf, qm_Arc, h_mél, h_souf, Φ_BF
6	Chauffage, Humidification à eau, Réchauffage	4	θs₁, Hr₁, θs₂, Hr₂, θs₃, Hr₃, θs₄, Hr₄, qm	Φ_BC1, Φ_BC2, η_sat,θ_sat, m_eau

Niveau 3 : «Confirmé»

N°	Évolutions	Pts	Données	Demandes
7	Mélange AN / Loc, Refroidissement / Déshumidification, Réchauffage	5	θs_An, Hr_An, θs_loc, Hr_loc, θs_Souf, qm_souf, T_AN, θ_adp , ε	θs_mél, θs_SBF, Hr_Souf, qm_An, Φ_BF, Φ_Bc
8	Préchauffage AN, Mélange AN / Loc, Réchauffage	5	θs_An, Hr_An, θs_{An prch}, Hr_loc, Hr_Souf , qm_souf , qm_Arc	Hr_{An prch}, θs_mél, Hr_Souf, Hr_mél, θs_souf, Φ_BC1, Φ_BC2
9	Chauffage, Humidification à eau, Réchauffage	4	θs₁, r₁, θs₂, θs₄, η_sat, qm_souf	Hr₂, θs₃, Hr₃, θ_sat, r_sat, m_eau
10	Refroidissement / Déshumidification	2	θs₁, Hr₁, θs₂, qm_souf, BF	r₂, Hr₂, h₁, h₂, Φ_BF, θ_adp, m_eau
11	Mélange AN / Loc, Déshumidification par adsorption, Refroidissement	5	θs_An, Hr_An, θs_loc, Hr_loc, θs_Déshy, Hr_SDésh, qm_An, qm_souf, θ_adp , BF	θs_mél, θs_SBF, qm_Arc, m_eau, Φ_BF
12	Mélange AN / Loc, Déshumidification par adsorption, Refroidissement	5	θs_An, Hr_An, θs_loc, Hr_loc, θs_mél, qm_souf, grad. Δθ, Capa. déshy, θ_adp, BF	Hr_mél, qm_An, T_AN, m_eau, Φ_régén, Φ_BF

4. Conditions de soufflage : 12 exercices

Objectifs :

Tracer la droite de charge ou soufflage d'un système de traitement d'air à partir des caractéristiques du local.
Déterminer par le calcul les caractéristiques des conditions de soufflage.

Niveau 3 : «Confirmé»

N°	Évolutions	Pts	Données	Demandes
1	Droite de charge ou de soufflage (charges sensibles positives)	2	θs_loc, Hr_loc, r_local, h_local, Φ_S, Φ_L, qm_souf , calcul air standard	θs_souf , r_souf , γ
2	Droite de charge ou de soufflage (charges sensibles négatives)	2	θs_loc , Hr_loc, r_loc, h_loc, Φ_S, Φ_L, qm_souf , calcul air standard	θs_souf , r_souf , γ
3	Droite de charge ou de soufflage (charges sensibles positives)	2	θs_loc , Hr_loc , r_local , h_local , Φ_S , Φ_L , Δθ imposé , calcul en air standard	θs_souf, r_souf, γ , qm_souf, calcul simplifié toléré
4	Droite de charge ou de soufflage (charges sensibles négatives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, Φ_L, Δθ imposé, calcul en air standard	θs_souf, r_souf, γ , qm_souf, calcul simplifié toléré
5	Droite de charge ou de soufflage (charges totales positives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, Δθ imposé, V_loc, calcul en air standard	θs_soufflage , r_soufflage , γ , qm_souf, Txb , calcul simplifié toléré
6	Droite de charge ou de soufflage (charges totales négatives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, Δθ imposé, V_loc, calcul en air standard	θs_souf, r_souf, γ , qm_souf, Txb , calcul simplifié toléré
7	Droite de charge ou de soufflage (charges totales positives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, Txb imposé , V_loc, calcul en air standard	θs_souf, r_souf, γ , qm_souf
8	Droite de charge ou de soufflage (charges totales négatives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, Txb imposé, V_loc, calcul en air standard	θs_souf, r_souf , γ , qm_souf
9	Droite de charge ou de soufflage (charges totales positives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, Txb imposé, V_loc, calcul aux conditions du local	θs_souf, r_souf, γ , qm_souf
10	Droite de charge ou de soufflage (charges totales négatives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T , M, Txb imposé, V_loc, calcul aux conditions du local	θs_souf, r_souf, γ , qm_souf
11	Droite de charge ou de soufflage (charges totales positives)	2	θs_loc, Hr_loc , r_loc, h_loc, Φ_T, M, Txb imposé, V_loc, calcul aux conditions de soufflage	θs_souf, r_souf, γ , qm_souf, calcul précis obligatoire
12	Droite de charge ou de soufflage (charges totales négatives)	2	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, Txb imposé, V_loc, calcul aux conditions de soufflage	θs_souf, r_souf, γ , qm_souff, calcul précis obligatoire

5. Traitement d'air type Été : 8 exercices

Objectifs :

Déterminer les caractéristiques des conditions de soufflage
Tracer les évolutions complètes relatives au traitement d'air
Calculer les caractéristiques des éléments du système

Niveau 3 : «Confirmé»

N°	Système	Données	Demandes
1	Tout air neuf / Réchauffage terminal possible	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, Φ_L, V_loc, Δθ imposé, régime d'eau glacée, calcul en air standard	θs_souf, r_souf , h_souf , γ , qm_souf , qv_soufflage , Txb , calcul simplifié toléré
2	Mélange AN, ARC / réchauffage terminal possible	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, Φ_L, qv_An, Δθ imposé, θ_adp, calcul en air standard	θs_souf , r_souf , h_souf , ts_mél , qm_souf , qv_souf, Txb, calcul simplifié toléré
3	Tout air neuf / Réchauffage terminal possible	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, Φ_L, V_loc, Txb imposé, régime d'eau glacée, calcul aux conditions intérieures	θs_souf , r_souf , h_souf , qm_souf , Φ_BF , ε
4	Mélange AN, ARC / Réchauffage terminal possible	θs_loc, Hr_loc , r_loc, h_loc, Φ_S , Φ_L, qv_An, Txb imposé, θ_adp, calcul aux conditions intérieures	θs_souf, r_souf,h_souf , qm_souf , Φ_BF, ε
5	Tout air neuf / Réchauffage terminal possible	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, V_loc, Txb imposé, régime d'eau glacée, calcul aux conditions de soufflage	θs_souf , r_souf ,h_souf, Φ_BF, qm_souf , qv_souf, calcul précis obligatoire
6	Mélange AN, ARC / Réchauffage terminal possible	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, V_loc, Δθ imposé, θ_adp, calcul aux conditions de soufflage	θs_souf, r_souf, h_souf , Φ_BF, qm_souf, qv_soufe, calcul précis obligatoire
7	Tout AN / Déshumidification par adsorption	θs_loc, Hr_loc, r_loc h_loc, Φ_S, M, V_loc, Txb imposé, régime d'eau glacée, gradient Δθ, capaci. déshy., calcul en air standard	θs_souf, r_souf,h_souf, θs_{sort. déshy.}, r_{sort. déshy.}, qm_souf, Φ_BF
8	Mélange AN, ARC/ Déshumidification par adsorption	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, M, V_loc, Txb imposé, θ_adp, gradient Δθ, capa. déshy. , calcul en air standard	θs_souf, r_souf, h_souf, Δs_{sort. déshy.}, r_{sort. déshy.}, qm_souf, Φ_BF

6. Traitement d'air type Hiver : 8 exercices

Objectifs :

Déterminer les caractéristiques des conditions de soufflage
Tracer les évolutions complètes relatives au traitement d'air
Calculer les caractéristiques des éléments du système

Niveau 3 : «Confirmé»

N°	Système	Données	emandes
1	Tout air neuf / Humidification à vapeur	θs_loc, Hr_loc, r_loc, h_loc, Φ_S , Φ_L, V_loc, Δθ imposé, calcul en air standard	θs_souf, r_souf, qm_souf, puissance des éléments
2	Mélange AN , ARC / Humidification à vapeur	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, Φ_L, T_An, V_loc, Δθ imposé, calcul en air standard	θs_souf, r_souf, qm_souf, m_eau, puissance des éléments
3	Tout air neuf / Humidification à eau	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, V_loc, Txb imposé, calcul aux conditions intérieures	θs_souf, r_souf, qm_souf, θ_sat, η_sat, m_eau
4	Mélange AN , ARC / Humidification à eau	θs_loc, Hr_loc, r_loc, h_loc, Φ_S, Φ_L, qv_An, V_loc, Txb imposé, η_sat imposé, calcul en air standard	θs_souf, r_souf, qm_souf, θ_sat, puissance des éléments
5	Mélange AN , ARC / "freecooling"	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, qv_An, V_loc, Txb imposé, calcul en air standard	θs_souf, r_souf, qm_souf, qv_{An nécessaire}, puissance des éléments
6	Tout air neuf / Humidification à vapeur	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, qv_An, V_loc, Txb imposé, calcul aux conditions intérieures	θs_souf, r_souf, qm_souf, puissance des éléments
7	Mélange AN , ARC / "freecooling", Humidification à vapeur	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, qv_An, V_loc, Txb imposé, calcul aux conditions de souffllage	θs_souf, r_souf, qm_souf, qv_{An nécessaire}, puissance des éléments
8	Mélange AN , ARC / Humidification à vapeur ( point réel)	θs_loc, Hr_loc, r_loc, h_loc, Φ_T, M, qv_An, V_loc, Txb imposé, calcul aux conditions de souffllage	θs_souf, r_souf, qm_souf, puissance des éléments

Abréviations du programme :

ts ou θs: Température sèche de l'air en [°C]	th ou θh: Température humide de l'air en [°C]
tr ou θr: Température de rosée de l'air en [°C]	Hr : Humidité relative de l'air en [%]
r : Humidité absolue ou teneur en eau de l'air en [g_eau/kg_as]	h : Enthalpie spécifique de l'air humide en [kJ/kg_as]
v" : Volume spécifique de l'air humide en [m³/kg_as]	pvs : Pression de vapeur saturante de l'eau en [Pa]
pv : Pression partielle de vapeur d'eau en [Pa]	qm : Débit massique d'air sec au soufflage en [kg_as/s]
qman : Débit massique d'air neuf en [kg_as/s]	qmarc : Débit massique d'air recyclé en [kg_as/s ]
qv : Débit volumique d'air humide en [m³/s]	V : Volume du local en [m³]
Txb : Taux de brassage de l'air du local en [Vol./h]	Φs : Charges sensibles du local en [kW]
Φl : Charges latentes ou hydriques du local en [kW]	Φt : Charges enthalpiques totales du local en [kW]
M : Masse d'eau dégagée dans le local en [kg_eau/h]	J : Rapport caractéristique en [kJ/kg_eau]
indice i ou loc : Intérieur du local	indice s ou souf : Soufllage
indice an : Air neuf (extérieur)	indice arc : Air recyclé
Tan : Taux d'air neuf en [%]	Tarc : Taux d'air recyclé en [%]
indice m ou mél : Mélange	adp : Température de surface de batterie froide "adp" en [°C]
nsat : Rendement de saturation de l'humidificateur à eau en [%]	Lv : Chaleur latente de vaporisation de l'eau dans l'air en [kJ/kg_eau]

N.B. : Le logiciel DidaClim est disponible dans la section "Téléchargements".
Pour réaliser l'ensemble des exercices en mode entraînement ou évaluation, il faut disposer d'une licence d'utilisation.
Sans licence, DidaClim propose 10 exercices sur un total de 62 exercices en mode entraînement.
